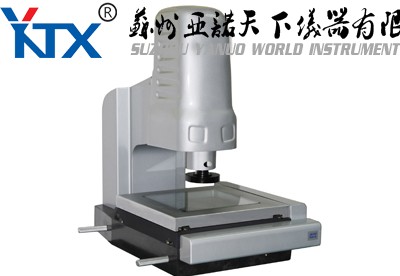

企業資料通過認證首先：讓們來了解下影像測量儀測量軟件適用范圍：(見圖一，影像測量儀樣圖)
它適用于以二坐標測量為目的的一切測量儀器(含有CCD、光柵尺附件的二維測量儀器)，機械、電子、儀表、塑膠、五金、彈簧、線路板、模具等行業廣泛使用。
影像測量儀樣圖，圖一
其次：影像測量儀軟件原理與功能是什么?之所以說這些，是為了讓大家更好的了解它的基礎。
從事這一塊的生產工程師為您解答，
一、 影像測量儀軟件原理是：影像測量儀本身的硬件(CCD、光柵尺)將所能捕捉到的圖像通過USB或RS232數據線傳輸到電腦的數據采集卡中，由測量軟件進行各種幾何要素的測量以及數據分析將光信號轉化為電信號，之后由影像測量儀軟件在電腦顯示器上成像，影像測量儀軟件提供人機交互的界面--由操作員用鼠標在電腦上進行快速的通過測量軟件觀測待測工件、設置檢測狀態、輸入輸出數據、控制影像測量儀工作臺運動、對數據進行分析測量。以上的工序基本在幾萬分之一秒完成，所以可以把他看作是實時檢測設備，或者狹隘一點可以稱為動態測量設備。如果電腦配置附合要求，測量軟件一概不會產生圖像滯后現象。對于自動影像測量儀，測量軟件還可對工件的測量過程進行編程，從而實現批量測量。（詳情可見，見圖二)
圖二
二、 軟件功能簡介:
◆軟件與EXCEL，WORD無縫連接，可實現測量數據的直接報表輸出;
◆可實現AutoCAD工程圖互換，直接判別與工程圖之間的誤差，可制作工件到AutoCAD圖形的逆向工程圖;
◆多種同樣模式處理，同種圖形的不同種描繪形式，適合各種情況下的工件測量;
◆擁有全覽和放大全覽圖功能，并且可以任意縮放，也可以在全覽圖直接修改和標注，幾乎擁有CAD的功能;
◆強大的描繪功能，通過自動亞像素捕捉和軟件區域性自動捕捉能讓繪圖速度更快，測量更加精準，而且擁有精典的十字線測
量，輸入描繪直線，點，圓以及精確取R角功能;
◆豐富人性化的標注功能，能在實時影像和虛擬影像中進行所有二維尺寸，公差方面的標注;
◆多元化的座標設定方式，包括座標平移，座標旋轉，兩點決定X軸，兩點決定Y軸，三點確定座標;
◆完美的自控系統，能根據需要調整小數點位數，報表信息和圖元信息的選擇性輸出;
◆獨一無二的精準測高功能，ZUI大倍數測高精度可達5微米以內;
◆地圖拍攝功能，能將工件全圖拍下，并能進行虛擬測量和保存高清淅圖片;
◆簡單方便精準的比例尺較正功能，能在取比例尺的同時自動較正CCD;
◆完美的地圖導航功能，可以快速找到所要測量工件的位置;
◆**的圖紙比對功能，讓手動機做自動測量，讓測量速度更快，精度更高。
基本功能介紹：
提供影像量測工具，可進行基本幾何元素點線圓弧量測
組合元素量測，如角度,,圓心距,圓切線,兩線距，兩線中線,中心點，垂直距離，角平分線,兩線交點等
形位誤差量測，如同心度,真圓度,直線度,平行度等
強大之數學運算分析
影像直接經由計算機屏幕顯示觀察直接量測存盤
利用影像工具可快速進行2D輪廓邊界點掃描
量測工件圖形化顯示，圖形可存盤、打印，并可以轉TXT、WORD、EXCEL及AUTOCAD檔案式
提供公差分析，可進行有效之品管檢驗
工件的對象化可直接對對象進行幾何基本運算
兼容于2000, XP操作系統
上等功能介紹：
自動對焦
影像自動捕捉，操作簡便，量測精度高
IUI功能，以盡可能少的時間完成操作
AUTOCAD讀檔，圖形比對
全自動同心變倍，同一工件可在不同倍率下量測
工作不必擺正，有座標轉換功能，量測效率高
全自動編程測量
SPC功能
靜態量測功能。
工件測量圖片取像功能。
工作不必擺正，有座標轉換功能，量測效率高（見如圖，坐標圖）
坐標圖
量測實際物件時，往往要建立坐標系，座標轉換功能能避免工件擺放費時的麻煩，本軟件能提供坐標的數值化的平移和旋轉
根據加工的需要，有些工件的坐標系是假想坐標系，工件上不能直接找到，而是在工件的某些特征上通過平移和旋轉得到
全自動編程測量
編程檢測功能可以紀錄學習操作者的所有量測流程，并重復執行所有指令，對于大量重復性量測可節省龐大的操作時間 。
再次：也是本章的重點內容，有請儀器方面的工程師給大家講講影像測量儀軟件操作：
影像測量大致分為二種方式：輪廓測量，表面測量。
1、輪廓測量：
顧名思議就是測量工件的輪廓邊緣，一般采用底部的輪廓光源，需要時也可加表面光做輔助照明，讓被測邊線更加清晰，有利于測量。
2、表面測量：
表面測量可以說是影像測量的主要功能，凡是能看到的物體表面圖形尺寸，在表面光源照明下，影像測量儀幾乎全都能測量，例如，電路板上的線路銅箔尺寸，IC電路等，當被測物體是黑色塑料、橡膠時，影像測量儀也能輕易測量尺寸。

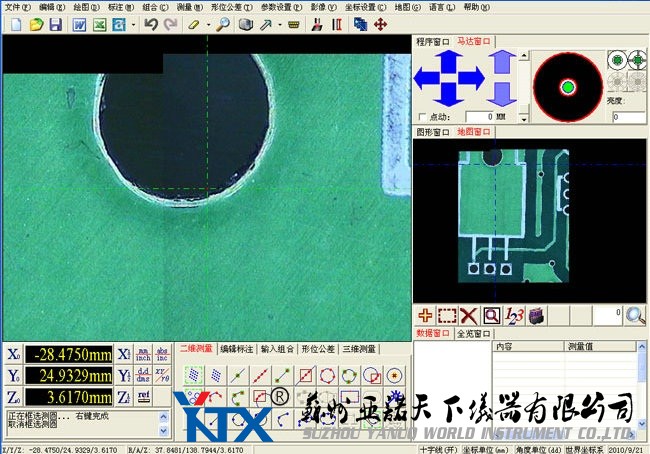

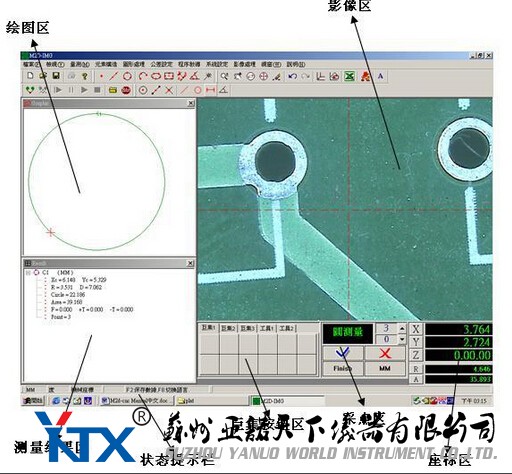

影像測量儀軟件操作界面圖（有標注，見圖三）
圖三

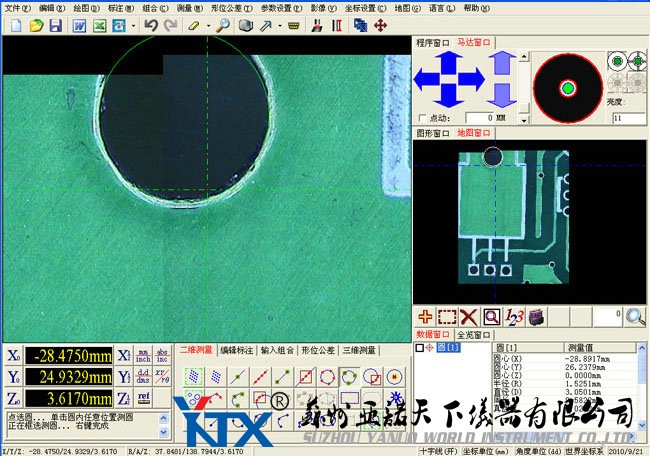

影像測量儀軟件（見圖四）
影像測量儀軟件, 圖四

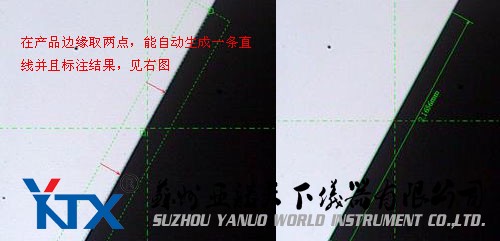

自動測量功能（見圖五）
圖五
地圖導航功能（見圖六）
圖六

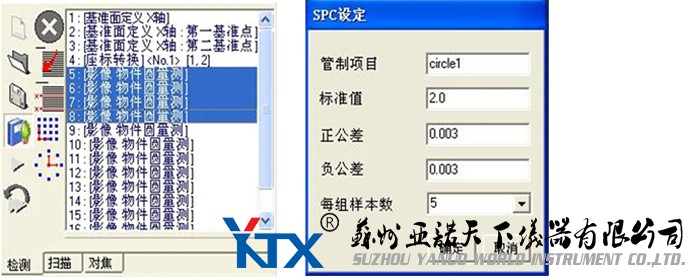

全自動編程測量（見如圖，圖七，全自動編程測量）
圖七
編程檢測功能可以紀錄學習操作者的所有量測流程，并重復執行所有指令，對于大量重復性量測可節省龐大的操作時間 。

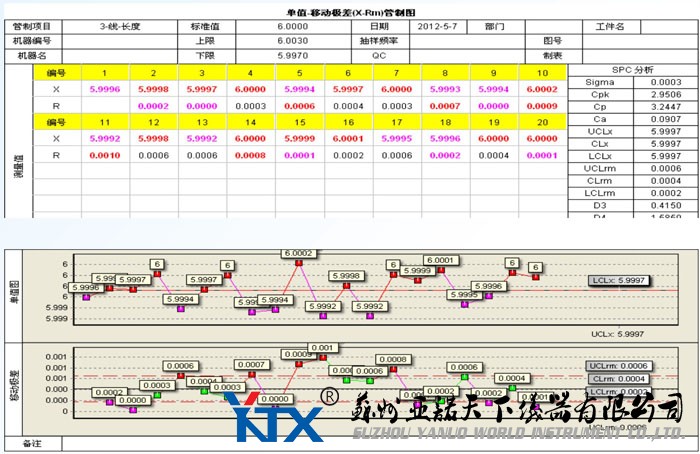

SPC量測結構分析模塊功能：
1、 提供均值-極差控制圖（Xbar-R）
2、 提供均值-標準偏差控制圖（Xbar-S）
3、 提供中位數-極差控制圖（Xm-R）
4、 提供單值-移動極差控制圖（X-Rm）
5、 運行圖
6、 工序能力趨勢圖
7、 工序能力分析圖
8、 可支持客戶按自己要求編排工程輸出報表
9、 具有運行記憶功能，可防止斷電等不可抗拒因素造成運行過程中的數據丟失，便可在原基礎上繼續運行。
注：見如圖圖八，等專業測量軟件介紹。。。圖九：圖片測量軟件自動尋邊操作演示。
圖八

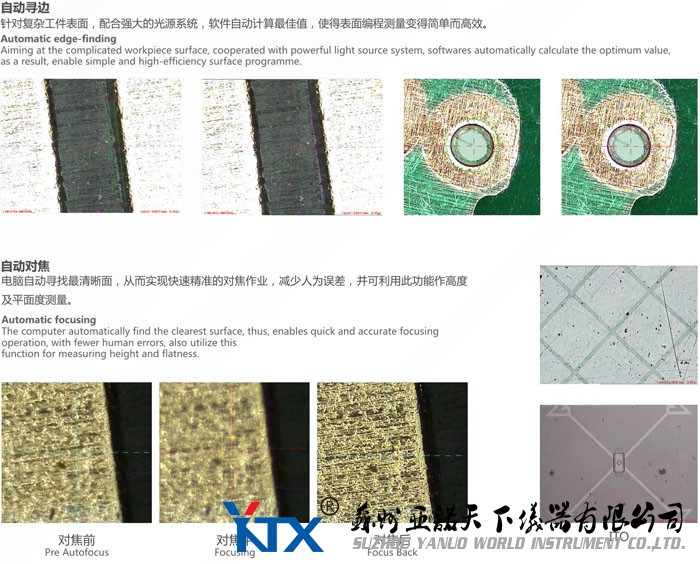

圖九，測量軟件自動尋邊

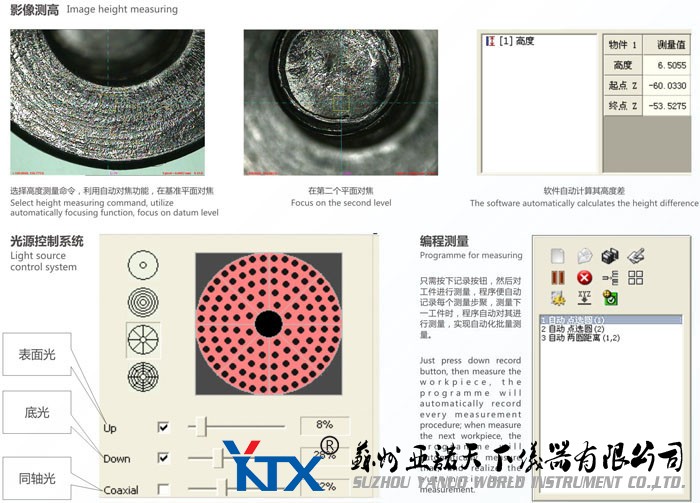

圖十，影像測量高度

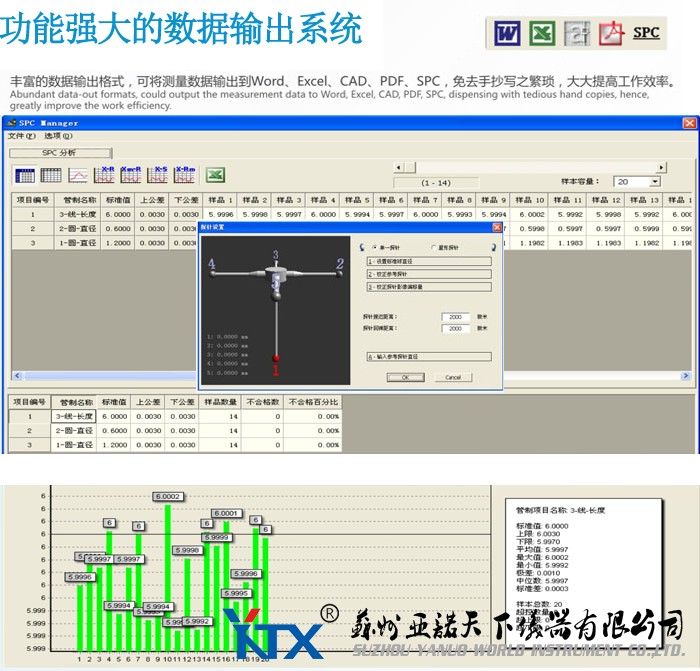

*****見如圖，圖十一、圖十二，強大的數據輸出軟件圖像系統。。。
圖十一
圖十二
