テクノグラフ TGI シリーズ用データ処理ソフトウェア TgAnest

Date：2014-04-24 Views：1958

Core Tip：テクノグラフ TGI シリーズ用データ処理ソフトウェア TgAnest

■		操作や設定がより簡単に
		イラスト表示により直感的な設定ができます。大きい文字により視認性が向上し、簡単に操作ができます。

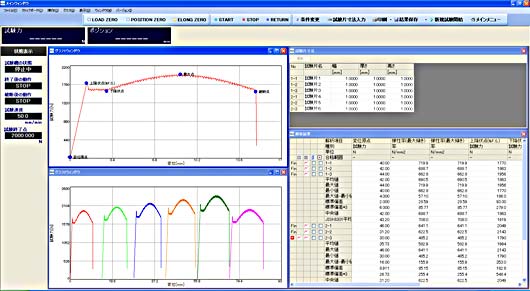

試験畫面\|シングル試験制御設定\|サイクル試験制御設定\|コントロール試験制御設定\|解析項目設定

レポート出力例


■		クイックスタート機能（30條件）使用頻度の高い試験條件を登録しておくと、ワンクリックで試験開始畫面に移ります。日本語/英語の切り替えが可能
■		レポート作成機能の強化タイトル、試験條件、試験片、グラフ(2種)、結果、コメント、寫真等の貼り付けを任意の場所、大きさで、作成が可能
■		標準サンプリングモードでは、試験中にサンプリング速度と試験速度が最大4段階で切替可能。時間：最小10 msec、10 msec間隔で最大10時間まで設定可能。変位：最小0.001 mm、0.001 mm間隔で、最大1 000.000 mmまで設定可能。
■		高速サンプリングでは、試験中にサンプリング速度が最大３段階で切替可能。(TGIシリーズに別売機能が必要) 高速 1ms、5ms、10ms、50ms、100ms、150msの設定が最大３段階に分けて設定可能。
■		追加試験や結果の順番の入れ替えが可能
■		試験片寸法入力も、手入力・エクセル読み込み・電気ノギス入力に対応
■		引張、圧縮、3點/4點曲げ、ピール、クリープ、リラキゼーション、サイクル、コントロール(制御條件を自分で作成)に対応。
■		ばねやスポンジ試験に対応。高さ、厚さ基準の試験が可能


■		適合OS：Windows XP(SP3) 、Windows Vista 、Windows 7 の32ビット版
■		CPU：Intel Pentium (Dual core 又は Single core) クロック速度：2GHz以上
■		搭載メモリ：512 MB以上(Windows XP )、2GB以上(Windows Vista 、Windows 7 )
■		CD/DVDドライブ：１臺以上
■		USBポート：標準サンプリング仕様の時
■		シリアルポート：高速サンプリング仕様の時
※		Windows はマイクロソフトコーポレーションの米國、及びその他の諸國における登録商標です

試験の種類	引張、圧縮、三/四點曲げ、ピール
試験モード	シングル（引張、圧縮、三/四點曲げ、ピール）、サイクル（引張、圧縮、三/四點曲げ）・・別売コントロール（引張、圧縮、三／四點曲げ）・・別売
最大試験本數	バッチ數=100、サブバッチ數=100（最大10 000本/1ファイル） ※サイクル試験１バッチ、１サブバッチ固定
サンプリング時間	標準 10 ms ～ 10 h、高速 1 ms ～ 150 ms
解析項目
引張、圧縮、三/四點曲げ試験	変位原點、弾性率（Standard、Chord、傾き）、最大點、破斷點、上降伏點、下降伏點、耐力點、中間點（試験力、変位各6點）、エネルギー、初期引張抵抗度、n値、破斷伸び
ピール試験	変位原點、第一極大點、第一極小點、最大極大點、最小極小點、中間點1～6點、中間點試験力1～6點、中間試験力點2～6點平均、引裂き強さ、積分/単純/極大點/極小點/極大極小點/大小極大點6點平均、靜/動摩擦係數、コレクション平均
サイクル試験	変位原點、最大點、最小點、MAX折返し點、 MIN折返し點、中間點（試験力、変位各6點）、エネルギー（増減、正負、サイクル）、ヒステリシス、ヒステリシスロス、殘留伸び
その他の機能	試験條件クイックスタート、予備サイクル、試験力オートキャンセル、原點検出機能、

CADデータ（DXF）

製品仕様書（PDF）

取扱説明書（PDF）

---

No.4990-001 (264KB)

---

製品仕様書の內容をご覧になるにはAdobe Acrobat Readerが必要です。
Acrobat Readerはアドビシステムズ株式會社の登録商標です。
Adobe Acrobat Readerのダウンロードはこちらから
