高精度插拔力試驗機
日期：2014-05-07 有1046人瀏覽
高精度插拔力試驗機 產品說明：
● 型號：1220S
● 本機器適用于各種連接器之插入力及拔出力測試，提供各種連接器專用夾治具及搭配專用自動求心裝置，將可得到完全準確之插拔力試驗；
● 搭配動態阻抗測試系統，可在測試插拔力同時測試動態阻抗并繪制「荷重-行程-阻抗曲線圖」；
● 解決各種連接器測試的夾具問題，及測試時公母連接器能自動對準，不會有吃單邊問題；
● WINDOWS系統中文版；軟件（中文簡體，中文繁體）；
● 且所有數據皆可儲存(試驗條件、插拔行程曲線圖、壽命曲線圖、檢查報表…等)。
高精度插拔力試驗機 測試項目：
● 連接器單孔插拔試驗
● 連接器整排插拔試驗
● 連接器插拔壽命試驗
● 連接器單Pin與塑膠保持力試驗
● 連接器退Pin試驗
● 連接器正向力測試（Normal Force）
● 各種壓縮，拉伸破壞強度試驗
● 端子耐荷重試驗
● 端子或連接器阻抗
高精度插拔力試驗機 規格參數：
高精度插拔力試驗機 規格參數：
|
規定ZUI大荷重 |
50kg、20kg、5kg(任選一個） |
|
ZUI大測定高度 |
150mm |
|
測定速度范圍 |
0～300mm/min |
|
X、Y軸移動范圍 |
0～75mm |
|
傳動結構 |
滾珠絲桿 |
|
驅動馬達 |
伺服馬達 （日本松下） |
|
外觀尺寸 |
400mm*300mm*1050mm（W*D*H） |
|
機臺重量 |
65Kg |
|
電源 |
AC220V |
全自動插拔力試驗機 機器特點：
● 荷重元超負載之保護功能，可確保荷重元不致損壞；
● 同時顯示荷重-行程曲線圖及壽命曲線圖；
● 自動荷重零點檢出，并可設定原點檢出荷重值；
● 曲線圖選樣對比功能；
● 荷重單位顯示N、lb、gf、kgf可自由切換；
● 機臺采用鋼性結構設計搭配伺服馬達，長時間使用下能確保精度，適合一般引張、壓縮測試、及插拔力壽命測試；
● 超規格值停止。（于壽命測試時，測試數據超出設定之上下限規格值機器自動停止）；
● 測定項目：ZUI大荷重值、峰值、谷值、行程之荷重值、荷重之行程值、插入點電阻值、荷重或行程之電阻值；
● 自動集成微歐姆測試模塊，無需另購微歐姆測試儀，便可測量毫歐級電阻值。（國內首家軟件和導通電阻一體生產廠家）；
● 檢驗報表抬頭內容可隨時修改（中英文皆可）；
● 檢驗報表可轉檔到EXCEL做編輯；
● 曲線圖報表，文字報表可由客戶指定抬頭及LOGO；
● 軟硬件自主研發，具有知識產權。
全自動插拔力試驗機 配置如下：
● 1220S測試機臺主體壹臺 ；
● 控制系統（工業電腦或聯想筆記本電腦、17英寸純平電腦顯示器、A4彩色打印機、USB鼠標鍵盤各壹件）；
● Window系統插拔控制操作軟件壹套；
● 荷重元壹個、夾嘴壹套、X-Y移動臺壹個；
● 整排插拔用自動求心裝置（多功能夾治具）；
● 單孔插拔自動求心裝置（單支圓夾治具） ；
● 單PIN保持力測試專用夾具；
● Normal Force 專用夾具
● 阻抗測試系統,在測試插入力及拔出力的同時檢測出它的阻抗值（無需另購,國內首家軟件和導通電阻一體生產廠家.測量更穩定更精確）。

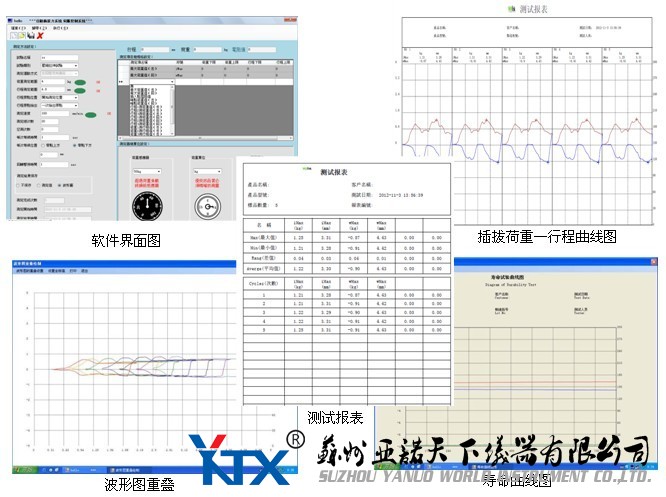

全自動插拔力試驗機 軟件界面：
