|
|
|
  |
 點擊圖片查看原圖 |
第三方專業測試服務
UL94-2015、GB 4943.1-2011、GB/T 2408-2008、GB/T 5169.16-2008等。
測試范圍：
塑料、泡沫塑料、薄膜、紡織物、涂料、橡膠等，不適用于建筑類材料。
樣品要求：
長×寬：125±5mm × 13.0±0.5mm，ZUI大厚度不超過 13mm。
樣品預處理：
①在23±2℃，50±5%RH環境條件放置48h；
②70℃老化168h，然后在干燥器中放置至少4h冷卻至室溫。
測試步驟：
火焰高度20±1 mm，本生燈置于樣品下方正中心位置，本生燈管口距樣品底端10±1mm，點火時間為10±0.5 s，點火10±0.5 s后以300 mm/sec的速度移開本生燈至少150 mm，同時開始記錄余焰時間t1，余焰停止時應立即點燃10±0.5 s，點火10±0.5 s后以300 mm/sec的速度移開本生燈至少150 mm，同時記錄余焰時間t2和余燃時間t3。
火焰等級的評定：
| 判定條件 | V-0 | V-1 | V-2 |
|---|---|---|---|
| 每個獨立的樣品燃燒持續的時間t1或t2 | ≤10s | ≤30s | ≤30s |
| 對任意處理組的五個樣品的總的燃燒持續時間t1+t2 | ≤50s | ≤250s | ≤250s |
| 在第二次火焰施加后，每個獨立的樣品燃燒持續時間和灼熱燃燒時間t2+t3 | ≤30s | ≤60s | ≤60s |
| 任一樣品持續燃燒和灼熱燃燒是否到夾持樣品的夾子處 | 否 | 否 | 否 |
| 燃燒顆粒或滴落物是否引燃脫脂棉 | 否 | 否 | 是 |

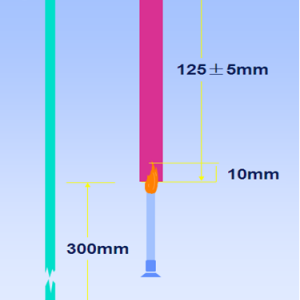

垂直燃燒試驗示意圖
案例1
典型案例：
測試標準：
UL94-2015設備和器具部件用塑料材料的可燃性試驗
樣品尺寸：
125mm×13.0mm×0.51mm
樣品預處理：
①在23±2℃，50±5%RH環境條件放置48h；
②70℃老化168h，然后在干燥器中放置至少4h冷卻至室溫。
備注：
此樣品只進行了① 條件處理。
測試步驟：
火焰高度20±1 mm，本生燈置于樣品下方正中心位置，本生燈管口距樣品底端10±1mm，點火時間為10±0.5 s，點火10±0.5 s后以300 mm/sec的速度移開本生燈至少150 mm，同時開始記錄余焰時間t1，余焰停止時應立即點燃10±0.5 s，點火10±0.5 s后以300 mm/sec的速度移開本生燈至少150 mm，同時記錄余焰時間t2和余燃時間t3。
| 判定條件 | V-0 | V-1 | V-2 |
|---|---|---|---|
| 每個獨立的樣品燃燒持續的時間t1或t2 | ≤10s | ≤30s | ≤30s |
| 對任意處理組的五個樣品的總的燃燒持續時間t1+t2 | ≤50s | ≤250s | ≤250s |
| 在第二次火焰施加后，每個獨立的樣品燃燒持續時間和灼熱燃燒時間t2+t3 | ≤30s | ≤60s | ≤60s |
| 任一樣品持續燃燒和灼熱燃燒是否到夾持樣品的夾子處 | 否 | 否 | 否 |
| 燃燒顆粒或滴落物是否引燃脫脂棉 | 否 | 否 | 是 |
測試結果記錄
| 判定條件 | 1 | 2 | 3 | 4 | 5 | V0 |
|---|---|---|---|---|---|---|
| 每個獨立的樣品燃燒持續的時間t1或t2 | 0/0s | 2/2s | 0/0s | 0/0s | 0/0s | ≤10s |
| 對任意處理組的五個樣品的總的燃燒持續時間t1+t2 | 4s | ≤50s | ||||
| 在第二次火焰施加后，每個獨立的樣品燃燒持續時間和灼熱燃燒時間t2+t3 | 0s | 0s | 0s | 0s | 0s | ≤30s |
| 任一樣品持續燃燒和灼熱燃燒是否到夾持樣品的夾子處 | 否 | 否 | 否 | 否 | 否 | 否 |
| 燃燒顆粒或滴落物是否引燃脫脂棉 | 否 | 否 | 否 | 否 | 否 | 否 |
結論：
此樣品常溫測試結果符合UL94-2015 V-0。
