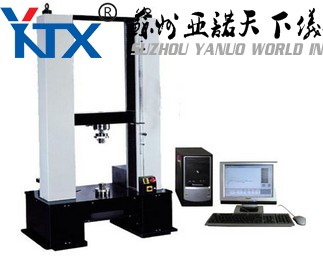

YL-1151萬能材料試驗機

用途

拉力機適用于五金、橡膠、塑料、紡織物、防水材料、電線電纜、安全繩、網繩、金屬絲、金屬棒、金屬板等材料的拉伸試驗，增加附具可做壓縮、彎曲等試驗。全部微機控制，并動態顯示力值與變形的大小和變化，試驗速度可達0.001~500mm/min任意調，試樣拉斷自動停機或返回到初始位置，峰值保持等功能。

結構原理

拉力機采用機電一體化設計，由主體部分、機械部分、液壓系統、測力系統等組成，測力系統主要由測力傳感器、變送器、微處理器、負荷驅動機構、計算機構成。

測試原理

拉力試驗機測試就是上夾具和下夾具夾好試樣，其中一個家具固定，另外一個夾具向上或向下運動直到拉斷后記錄ZUI大值和位移，然后可以通過軟件計算出抗拉強度，剪切強度，剝離強度，屈服強度，環壓強度，拉伸、壓縮、彎曲、撕裂、剪切等試驗。

拉力范圍

拉力機載荷越大機臺體積也大，而載荷傳感器越小卻精度越高，當然機臺越大價格也越貴。所以拉力機時并不是越大越好。而是要適應產品力量范圍大小。市場上傳感器有分為進口的和國產的。國產的傳感器比較便宜，但精度較差會產生零點漂移。反之進口傳感器精度高，重復性好，但價格比較貴。拉力試驗機ZUI主要的部分就是傳感器，測試時傳感器輸出力量信號給處理器，如果輸出的信號不準確，那么處理出來的數據肯定就不準，拉力機就失去了監控測試能力。

驗機的延伸率

拉力機自帶的位移測量系統只是測量拉力機橫梁移動的距離。如果對延伸率有要求，如測橡膠類產品的延伸率，則需另外配大變形測試架及大變形引伸計，對于金屬材料延伸率比較小則加小變形引伸計(金屬引伸計)。大變型、小變形(金屬引伸計)是測試樣在拉伸過程中兩點之間的一概位移，有較高的準確度。 根據自己公司需要試驗的產品大小進行選型，試樣體積小和拉力小的可選型號：?jiǎn)沃C(jī)。而試樣體積較大，拉力大的則需雙柱拉力機了，一般拉力機行程在 600MM左右。

試驗機試驗速度

市面設備有的在50~500 mm/min，有的在0.001~500 mm/min，前者一般使用普通梯形絲桿加調速電機或變頻調速系統，成本較低，磨損較大。時間長了，試驗多了會產生中聯板搖動，影響測試精度，而且時間用不久，機器噪音較大，容易壞。后者使用伺服系統加配滾珠絲杠的，精度高，速度恒速穩定，磨損小，耐久性較好。測出來的試驗重復性也好。標準都有規定試驗條件，什么材料多少速度，因?yàn)樗俣炔灰粯訙y(cè)出來的力值也不一樣。如各類生產設備機械手都用的伺服系統，有機會的話可以去汽車廠去看看，汽車零件每個位置是分毫不差。想一下這樣的機器放到自己工廠可以多放心，出去的產品經過測試，心里就有底氣，價格相應的也會賣的高些，客戶也容易接受。所以配伺服系統滾珠絲杠完全可以滿足用戶要求。當然測試的不多，力量不大的選普通梯形絲桿加調速電機或變頻調速系統較為經濟實用。

控制系統

所有操作均具有快捷鍵，并可連接外部手動控制盒，可外接快上、快下、中上、中下、慢上、慢下、置零、回位、測試、暫停、結束等全部常用按健。 多國語言一鍵切換：簡體中文、繁體中文、英文，十國語言版更有日文、韓文、俄文、德語、法語、西班牙文、葡萄牙文等即將推出。綠色軟件，無需安裝，直接拷貝到計算機即可使用（需先安裝串口驅動），維護升級更加簡單。

拉力機標準配置問題

智能化的三種基本配置：主機、微電腦、還有打印機，如果微電腦功能強可以直接打印。另外也可配備普通電腦。有了電腦，就可以進行復雜的數據分析，如數據編輯，局部放大，可調整報告形式，進行成組試樣的統計分析。如配電腦，廠家需安裝相應控制軟件。

拉力機輸出結果

試驗結果輸出結果可任意設置：ZUI大力值、伸長率，抗拉強度、定力伸長、定伸長力值、屈服強度，彈性模量、ZUI大試驗力8項。這可以說是微電腦操作時，輸出的ZUI全面的結果。國外一些廠家的產品，一般可以輸出這8項。國內有的廠家可以輸出5-6項，有的廠家就只能輸出ZUI大力值，平均值，ZUI小值三項。

拉力機可做實驗項目

軟包裝要求拉力機一機多用，即在配備不同夾具的基礎上，可做拉伸、壓縮、彎曲、撕裂、剪切、180度剝離、90度剝離試驗。

市面上有一些上等拉力機除以上項目外，因其傳感器精度高（有的達到三十萬分之一）。

拉力機機械主要配置

傳動，有絲杠傳動和齒條傳動，前者昂貴，用于高精度，測試重復性高；后者便宜，用于低精度，測試重復性低。絲杠，對拉力精度測量具有決定作用。一般的有滾珠絲杠，梯形絲杠，一般絲杠。其中，滾珠絲杠的精確度ZUI高，但是其性能的發揮要靠電腦伺服系統操作才能發揮，整套價格也比較昂貴。采用一般絲杠和梯形絲杠就可以達到軟包裝所要求的精度，即0.5－1%精度。傳動，有齒輪傳動和鏈條傳動，前者昂貴，用于高精度；后者便宜，用于低精度。

傳感器，主要成本在于壽命，光電感應是其中比較先進的技術，一般可用十萬次以上，進口和國內部分合資廠家可以達到。

拉力機試驗速度

市面設備有的在10~500 mm/min，有的在0.01~500 mm/min，前者一般使用普通調速系統，成本較低，粗糙影響精度；后者使用伺服系統，價格昂貴，精度高，對于軟包裝企業，選用伺服系統，調速范圍 0.1~500mm/min的就足夠了，這樣既不影響精度，價格又在合理范圍之內。

國外拉力機的速度范圍一般都是0.01-1000mm/min，1000mm/min的速度主要用于拉力機在一組試驗結束后的自動回位，對于延伸大或試驗行程大的測試考慮到這個參數，可以大大提高測試效率，當然，1000mm/min的高速度同樣對機械結構的性能提出了高的要求。

拉力機測量精度

精度問題，包括測力精度，速度精度，變形精度，位移精度。這些精度值ZUI高都可達到正負0.5。但對于一般廠家，達到1%精度就足夠了。另外，力值分辨率幾乎都能達到二十萬分之一。

拉力機試驗空間

試驗空間指的是試樣的夾持空間，橡膠、金屬材料一般規定為啞鈴試樣。但隨著人們生活質量的提高，對成品的強度提出了更高的要求。好多產品都需要對成品進行測試，比如像施行箱、手持式產品的手把的承重力，手袋、休育用品的縫合強度，上等辦公椅、嬰兒車、玩具車的的承壓力，為了真實的了解承受的拉力、壓力，都需要用成品進行測試，這就對拉力機的試驗空間提出了更高的要求。但試驗空間的大小又影響到整機的機械性能，選擇時要考慮到。

拉力機整體性能

國內拉力機的廠家如雨后春筍般的增加，但相比較國外進口拉力機，普遍存在傳動噪音大、控制精度低，國外10年前的拉力機現在性能都還保持很好。所以拉力機在選用時不僅要看配置、參數。ZUI主要是要了解工作時(在上升及下降)的整體性能。
